Démontage du POSligne Odyssé : Ouverture du capot - Déconnexion du tiroir à disque dur

Caisse tactile

Note : 3/5 (55 notes)


ouverture du capot du TPV POSligne OdysséodysseDans cette vidéo, nous allons voir comment il faut s'y prendre pour retirer le capot arrière du terminal point de vente POSligne Odyssé. Cela se fait très simplement, puisqu'il suffit de retirer deux grosses vis à main (sans avoir besoin de tournevis donc) pour retirer le capot. On accède alors à la connectique arrière de la machine et au tiroir qui contient le disque dur. Ce tiroir est maintenu pour deux vis de sécurité, on pourra ensuite le retirer complètement après avoir déconnecté le connecteur du ventilateur et ceux du disque dur (ou des deux disques durs, puisque l'Odyssé peut en intégrer un deuxième). L'opération n'est pas très compliquée, mais elle nécessite une certaine prudence, ce qui fait que ce tiroir n'est pas si pratique.

Cliquez sur l'image ci-dessous pour visionner la vidéo.

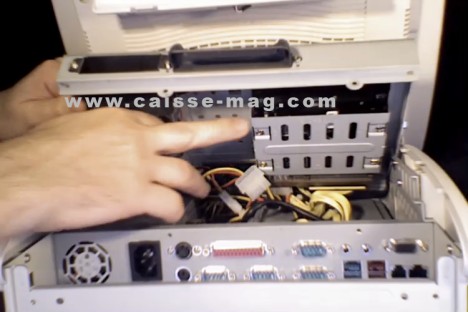

ouverture du capot et du tiroir interne du posligne odyssé
