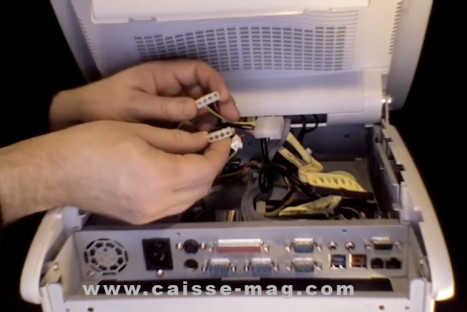

Dans cette vidéo, nous allons étudier le câblage interne du terminal point de vente POSligne Odyssé. La partie électronique de l'Odyssé est divisée en deux parties : on retrouve dans le socle de l'appareil, la carte électronique avec la connectique, le bloc d'alimentation, le câblage pour connecter le ou les disques durs. Dans la partie haute de l'appareil (l'écran), est située la carte mère avec le microprocesseur, la mémoire, etc. Ici, nous nous intéressons à la partie électronique située dans le socle de l'Odyssé, et notamment aux câbles reliant les éléments du tiroir.
-
Cliquez sur l'image ci-dessous pour visionner la vidéo.
